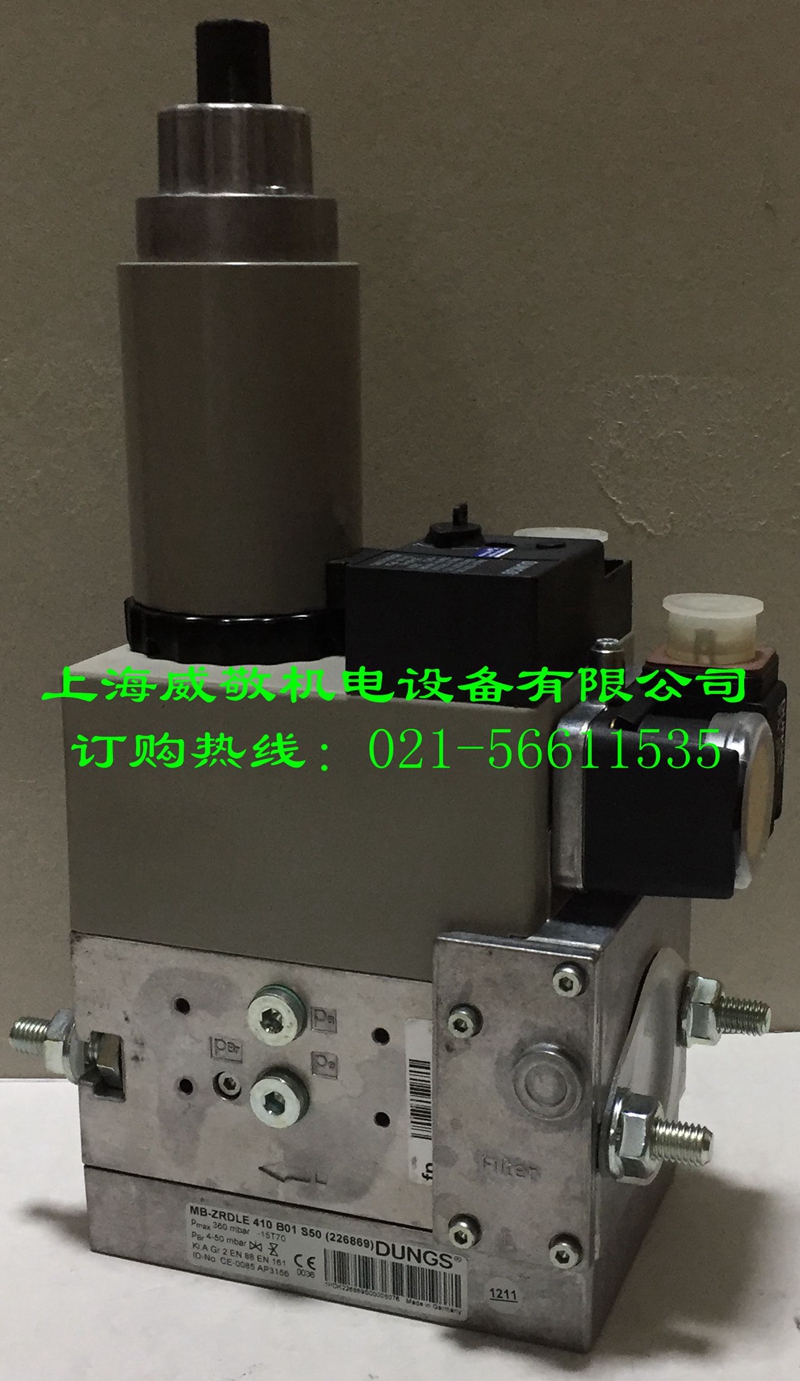

德國原裝冬斯DUNGS MB-ZRDLE410 B01 S50燃燒器組合閥多功能燃氣液化氣組合閥

商品詳情

MB-ZRD（LE）...B01系列雙級燃氣多功能組合調節器

品牌：DUNGS（冬斯）

產地：德國

產品說明

型號解析

DUNGS燃氣多功能組合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式

污物沉積器：精濾器
一個調節器和兩個閥門：B01
一個一級閥門，一個二級閥門
一個快速開啟閥門，一個快速或緩慢開啟閥門
符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力
在低壓力差的情況下達到高流量值
干擾度為N的直流電磁閥驅動
閥門V2的主流量節流器和部分流量節流器
液壓開啟滯后
符合ISO7/1的管螺紋法蘭聯結
安裝簡便，尺寸小，重量輕

型號表

型號	DN/Rp	開啟時間s
MBZRD405B01	Rp1/2	<1
MBZRD407B01	Rp1/2	<1
MBZRDLE405B01	Rp3/4	20
MBZRDLE407B01	Rp3/4	20
MBZRD410B01	Rp1	<1
MBZRD412B01	Rp1	<1
MBZRDLE410B01	Rp1-1/4	20
MBZRDLE412B01	Rp1-1/4	20
MBZRD415B01	Rp1-2	<1
MBZRDLE415B01	Rp1-2	20
MBZRD420B01	Rp1-2	<1
MBZRDLE420B01	Rp1-2	20

MB-

XXX

V1和V2的控制

0：同時

2：分別

輸入壓力

2：4-20mbar

5：20-50mbar

S：系列

燃氣流程圖

1：兩個閥門用于主燃氣+調節器

2：兩個閥門用于主燃氣

7：兩個閥門用于主燃氣一個閥門與V1一起作為V2+內部調節器的支路

結構式樣（產品年代）

結構尺寸，額定寬度

403：DN10，V2：單座閥門

405：DN15，V2：單座閥門

407：DN20，V2：雙座閥門

410：DN25，V2：單座閥門

412：DN32，V2：雙座閥門

415：DN40，V2：雙座閥門

420：DN50，V2：雙座閥門

開啟性能+主節流器

沒有：MB或MB-ZR

D：主節流器

LE：可調節開啟性能

DLE：D+LE的組合

沒有：一級

ZR：二級，帶有第一級部分量調節

多功能組合

技術參數

額定內徑

MB-ZR405/407B01

Rp1/2，3/4

MB-ZR410/412B01

Rp3/4，1，1-1/4

MB-ZR415B01

Rp1，1-1/4，1-1/2，2

MB-ZR420B01

Rp1，1-1/4，1-1/2，2

最大工作壓力

至360mbar

輸出壓力范圍

MB-...S20/S22 Pa:4mbar 至 20mbar

MB-...S50/S52 Pa:20mbar 至 50mbar

壓力等級

PN 1

介質

1，2，3氣體系列的燃氣及其他中性氣態介質

環境溫度

-15oC到+70oC（在液化氣設備中使用時，MB-D...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料）

過濾

0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。

壓力監控器

可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。

壓力調節單元

壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A 級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過頂部的排氣管道。具有內置脈沖分支頭

電磁閥V1

閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。

電磁閥V2

閥門符合DIN EN 161 A 級2類要求

MB-ZR	快開	分節流器快開	無主節流器
MB-ZRD	快開	分節流器快開	有主節流器
MB-ZRDLE	慢開	分節流器慢開	有主節流器
MB-ZRLE	慢開	分節流器慢開	無主節流器

測試及點火燃氣接頭

G1/8，符合DIN ISO 228

燃燒器壓力監控P_Br

接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。

電壓/頻率

交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V

電氣連接

對閥門和壓力監控器使用符合DIN EN 175 301-803

啟動時間

100%ED

接觸燃氣部分的材料

外殼	壓鑄鋁
隔膜，密封件	NBR基材料，硅橡膠
電磁傳動裝置	鋼材，黃銅，鋁

安裝位置

垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。

終端觸點

終端觸點K01/1可安裝于閥門V2上，（經DIN檢測）
