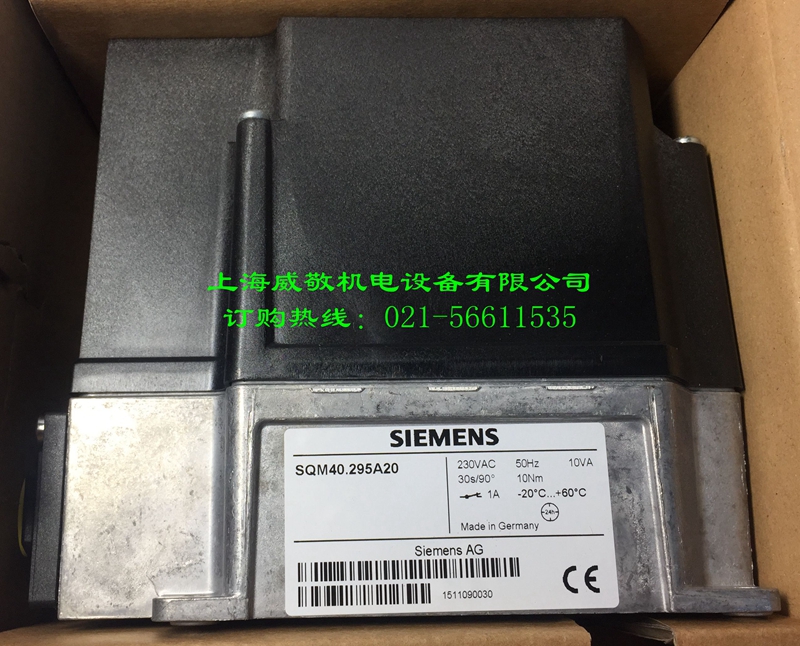

Riello燃燒機/燃燒器專用SQM40.295A20西門子SIEMENS 伺服馬達/風門執行器
SQM40.295A20風門執行器
品牌：SIEMENS（西門子）
產地：德國
SQM40.295A20電動執行機構，即伺服電機，用于中大型燃油或燃氣燃燒器的風門擋板或空/燃比控制。凸輪控制，齒輪離合。內部及外部位置指示，設置有便于調整的終端及輔助開關。主要用于配合燃燒器控制器的電子式空氣燃氣比例控制。該執行器專為LMV5..設計制造。
安裝注意事項
為確保達到IP54的防護等級，要注意安裝螺絲的位置。同時傳動軸的軸承必須為IP54，以防止接觸到水或者灰塵。
結構特點
執行器外殼- 耐壓和抗熱塑料殼體組成。 顏色: 黑灰色。
齒輪軸的外殼是由鋁壓鑄制成，預留了 4 個穿線孔，可用于 Pg11 密封套線的穿入。
執行器帶自鎖的同步電機。
凸輪觸點地調整
使用可調整的凸輪。
凸輪邊上的刻度指示凸輪觸點的角度。
凸輪可以手動調節或是使用附帶地專用扳手或類似的工具完成。
其他
內置的：在齒輪傳動機構的一端開頭標記。
電氣聯接：RAST3.5終端。附帶AGG5.720/AGG5.721。
傳動齒輪：傳動齒輪帶自潤滑并且無需維護。SQM45為塑料齒輪，SQM48為鋼制齒輪。
驅動軸：與傳動機構的前端順利吻合。
固定和安裝：傳動機構的前端作為安裝的表面，通過4個M5的螺紋孔固定。
德國SIEMENS西門子風門執行器型號:
SQM45..、SQM48..系列風門執行器/伺服電機常用型號
SQM40.245A22SQM40.295A20SQM45.291A9 SQM45.295A9 SQM48.497A9 SQM48.697A9
SQM5..系列風門執行器/伺服電機常用型號
SQM50.381A2 SQM50.383A2 SQM50.481A2 SQM50.483A2 SQM50.381A2Z3SQM50.681A2
SQM53.481A2 SQM53.581A2 SQM53.489A2 SQM54.482A2 SQM54.482A203 SQM54.580A2 SQM56.687A2 SQM56.687A2Z3
