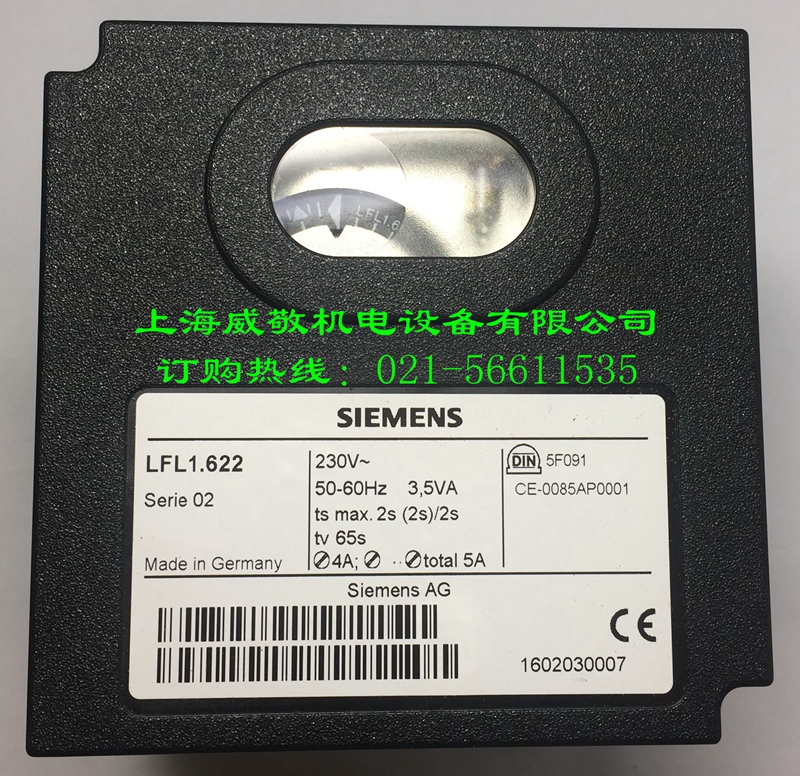

德國西門子SIEMENS LFL1.622 | 程控器/控制盒燃燒器配件

商品詳情

LFL1...系列燃?xì)馊紵骺刂破?/span>

品牌：SIEMENS（西門子）

產地：德國

描述：

控制和監控間歇運轉的多段或連續比例調節的大中型燃?xì)?，燃油或雙燃料強制通風式燃燒器

控制具有膨脹式火焰和可遮斷的點火燃燒器

帶有風門位置檢測

LFL1.638適用于大容量的自然通風式燃燒器

產品介紹

The burner controls of the LFL1... range are designed for the control and supervision of forced draught gas burners of both expanding flame and interrupted pilot construction of medium to high capacity. They are universally applicable and can be used for both multistage and modulating burners as well as for dual-fuel burners and for burners of stationary air heaters (WLE to DIN 4794).

The difference between series 01 and 02 lies in the duration of the safety time for the pilot burner of burners using pilot gas valves.

For atmospheric burners of high capacity, type LFL1.638 is available.

For burner controls used with burners in continuous operation, types LGK16... .

型號表

	LFL1.122 Series 02	LFL1.133 Series 02	LFL1.322 Series 02	LFL1.333 Series 02	LFL1.335 Series 01	LFL1.622 Series 02	LFL1.635 Series 01	LFL1.638 Series 01
t1	10	9	36	31.5	37.5	66	67.5	67.5
t2	2	3	2	3	2.5	2	2.5	2.5
t2’	-	3	-	-	5	-	5	5
t3	4	3	4	6	5	4	5	5
t3’	-	-	-	-	2.5	-	2.5	2.5
t4	6	6	10	12	12.5	10	12.5	12.5
t4’	-	-	-	-	15	-	15	15
t5	4	3	10	12	12.5	10	12.5	12.5
t6	10	14.5	12	18	15	12	15	15
t7	2	3	2	3	2.5	2	2.5	2.5
t8	30	29	60	72	78	96	105	105
t9	2	3	2	3	5	2	5	7.5
t10	6	6	8	12	10	8	10	10
t11	optional	optional	optional	optional	optional	optional	optional	optional
t12	optional	optional	optional	optional	optional	optional	optional	optional
t16	4	3	4	6	5	4	5	5
t13	10	14.5	12	18	15	12	15	15
t20	32	60	-	27	22.5	-	-	-

t1	預吹掃時間，風門打開	t7	從開始到端口7開始工作的間隔時間（風機2開始延遲時間）
t2	安全時間	t8	啟動持續時間（沒有端口11和12）
t2’	安全時間或1段火安全時間	t9	第二安全時間
t3	預點火時間，短（點火變壓器連接端口16）	t10	從啟動到空氣壓力監測開始的間隔時間（不包括風門運行時間）
t3’	預點火時間，長（點火變壓器連接端口15）	t11	風門打開到最大位的運行時間
t4	從t2開始到端口19打開2段火的間隔時間	t12	風門運行到小火位的時間
t4’	從t2’開始到端口19打開2段火的間隔時間	t13	允許的燃燒后時間
t5	從t4結束到端口20打開比例控制或閥門的間隔時間	t16	直到風門給出打開命令的間隔時間
t6	后吹掃時間（帶風機2）	t20	程控器鎖定后的順序自檢時間

技術參數

主要參數

主電壓

AC220V -15%...240V +10%

AC100V -15%...110V +10%

主頻率

50...60Hz ±6%

內部保險絲

T6，3H 250V to IEC 127

外部保險絲

16A

功率

3VA

重量

1000g(底座165g)

保護等級

IP40

額定電流
端子1	5A(可短時間20A)
端子3，6，7，9...11，15...20	4A(可短時間20A)
端子4，5之間開關	1A
端子4，12之間開關	1A
端子4，14之間開關	5A(可短時間20A)

環境條件

運輸環境	IEC 721-3-2
內部條件	class 2K2
溫度范圍	-50...+70oC
濕度	<95%
運行環境	IEC 721-3-3
內部條件	class 3K5
溫度范圍	-20...+60oC
濕度	<95%
不得進水
